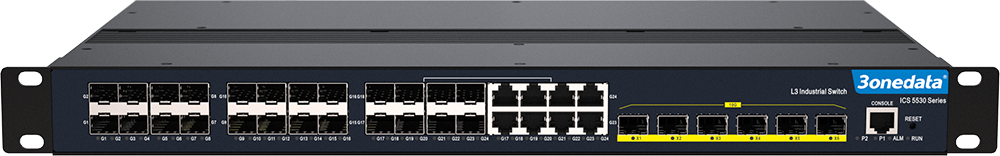

30 Port 10Gb SFP+ Layer 3 Managed Industrial Ethernet Switch
Support 6 10Gigabit fiber ports (SFP+ slots), 8 Gigabit Combo (SFP slots or RJ45), 16Gigabit SFP slots
Adopt SW-Ring patented technology, support single ring, coupling ring, chain ring,Dual-homing ring network function, automatic recovery time of network failure< 20ms
Support DC or AC dual power (optional), input voltage: 18~72VDC or 100~240VAC/DC
Support-40~75℃ wide operating temperature range
Tổng quan về switch Ethernet quản lý Layer 3 3onedata ICS5530-16GS8GC6XS với 30 cổng SFP+ 10Gb
Dòng ICS5530 là switch Ethernet công nghiệp quản lý Layer 3 Gigabit/10 Gigabit với tổng cộng 30 cổng. Thiết bị cung cấp các khe SFP Gigabit, các cổng Combo quang/đồng Gigabit và các khe SFP+ 10 Gigabit. Sản phẩm được thiết kế lắp đặt rack chuẩn 1U. Với số lượng giao diện phong phú cùng băng thông kết hợp Gigabit/10 Gigabit, thiết bị đáp ứng tốt các yêu cầu ứng dụng của mạng công nghiệp quy mô lớn.
Hệ thống quản lý mạng hỗ trợ đa dạng các giao thức mạng và tiêu chuẩn công nghiệp như: ARP, VRRP, RIP, OSPF, BGP, STP/RSTP/MSTP, VLAN 802.1Q, chức năng QoS, multicast tĩnh IGMP, LLDP, gộp cổng (port trunking), sao chép cổng (port mirror), v.v. Hệ thống được trang bị đầy đủ các chức năng quản lý, hỗ trợ cấu hình cổng, thống kê cổng, xác thực 802.1X, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, v.v. Thiết bị hỗ trợ nhiều phương thức truy cập và quản lý như CLI, WEB, Telnet, SSH, SNMP và các phương thức khác. Với thiết kế giao diện thân thiện và thao tác đơn giản, hệ thống quản lý mạng mang lại trải nghiệm người dùng thuận tiện và hiệu quả.
Sản phẩm hỗ trợ nguồn kép DC hoặc AC. Đầu vào nguồn gồm hai mạch cấp nguồn độc lập, đảm bảo thiết bị vẫn hoạt động bình thường khi một nguồn gặp sự cố. Khi xảy ra lỗi nguồn hoặc lỗi liên kết cổng, đèn chỉ thị ALARM sẽ sáng và phát tín hiệu cảnh báo; đồng thời, thiết bị báo động kết nối qua rơ-le cũng sẽ phát cảnh báo để hỗ trợ xử lý sự cố nhanh chóng tại hiện trường. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, dải nhiệt độ và điện áp rộng, đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, phù hợp với môi trường công nghiệp có yêu cầu khắt khe về EMC. Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực như thành phố thông minh, giao thông đường sắt, thành phố an ninh, năng lượng mới, sản xuất thông minh và các ngành công nghiệp khác.
Tính năng bổ sung
SNMPv1/v2c/v3 được sử dụng cho quản lý mạng ở nhiều cấp độ khác nhau
RMON có thể được sử dụng để giám sát mạng một cách hiệu quả và linh hoạt
Port mirroring cho phép phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi (debug) trực tuyến
QoS hỗ trợ phân loại lưu lượng thời gian thực và thiết lập mức độ ưu tiên
LLDP cho phép tự động phát hiện cấu trúc liên kết (topology), thuận tiện cho quản lý trực quan
DHCP Server và DHCP Client có thể được sử dụng để cấp phát địa chỉ IP theo nhiều chiến lược khác nhau
File management is convenient for the device rapid configuration and online upgrade
Quản lý log ghi lại thông tin khởi động, vận hành và kết nối của thiết bị
Quản lý băng thông cho phép phân bổ băng thông mạng một cách hợp lý, ngăn ngừa các trạng thái mạng không thể dự đoán
Port statistics được sử dụng để thống kê lưu lượng thời gian thực của từng cổng
ARP được sử dụng để phân giải địa chỉ MAC
Mật khẩu người dùng cho phép quản lý người dùng theo phân cấp, giúp nâng cao tính bảo mật trong quản lý thiết bị
ACL giúp nâng cao tính linh hoạt và bảo mật của mạng
Cảnh báo rơ-le giúp thuận tiện cho việc xử lý sự cố tại hiện trường lắp đặt
Storm suppression có thể hạn chế phát sóng, phát đa điểm không xác định và phát đơn điểm
TELNET configuration and HTTPS configuration can guarantee the access security of data
VLAN được sử dụng để đơn giản hóa việc lập kế hoạch mạng
Port Trunking và LACP có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng, giúp tối ưu hóa việc sử dụng băng thông.
PIM-DM/PIM-SM/PIM-SSM, IGMP Snooping, GMRP and static multicast can be used for filtering multicast traffic to save the network bandwidth
Quản lý băng thông và điều khiển luồng cho phép phân bổ băng thông mạng một cách hợp lý, ngăn ngừa các trạng thái mạng không thể dự đoán
Port isolation cho phép cách ly các cổng trong cùng một VLAN, đồng thời tiết kiệm tài nguyên VLAN
SW-Ring và STP/RSTP/MSTP có thể đảm bảo dự phòng mạng, giúp ngăn ngừa hiện tượng bão mạng (network storm)
Ping, Traceroute, Port Loopback và chẩn đoán kỹ thuật số DDM có thể thực hiện chẩn đoán và xử lý sự cố mạng
VRRP, RIP, OSPF, BGP có thể thực hiện cấu hình định tuyến động
Với độ tin cậy và ổn định cao, ERPS có thể ngăn ngừa hiện tượng bão broadcast do vòng lặp dữ liệu (data loopback)
Phát hiện vòng lặp (Loop detection) có thể loại bỏ hiệu quả ảnh hưởng do vòng lặp cổng (port loopback) bằng cách phát hiện sự tồn tại của vòng lặp
| Tiêu chuẩn & Quy trình | IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3ae for 10GbE SFP+ IEEE 802.3x cho điều khiển luồng (Flow Control) IEEE 802.1D cho giao thức Spanning Tree (STP). IEEE 802.1w cho giao thức Rapid Spanning Tree (RSTP) IEEE 802.1s cho giao thức Multiple Spanning Tree (MSTP). IEEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1X for 802.1X Authentication IEEE 802.1AB for LLDP IEEE 802.3ad for LACP |
| Quản lý | Hỗ trợ quản lý thiết bị tập trung qua SNMP v1/v2c/v3; RMON, sao chép cổng, QoS, LLDP, DHCP Server, DHCP Client, quản lý tệp , quản lý nhật ký, thống kê cổng, ARP |
| Bảo mật | Phân quyền người dùng, ACL, xác thực 802.1X, cảnh báo cổng, cảnh báo nguồn, kiểm soát bão lưu lượng, cấu hình qua Telnet, HTTPS, SSH. |
| Chức năng chuyển đổi | VLAN 802.1Q, gộp cổng tĩnh/động, quản lý băng thông, điều khiển luồng, cô lập cổng |
| Truyền đơn hướng / Truyền đa hướng | Multicast tĩnh, GMRP, IGMP Snooping. |
| Công nghệ dự phòng | SW-Ring, STP/RSTP/MSTP, ERPS, Loop Detection |
| Khắc phục sự cố | Kiểm tra kết nối, truy vết tuyến, kiểm tra vòng lặp cổng. |
| Kỹ thuật định tuyến | VRRP, RIP, OSPF, BGP |
| Quản lý thời gian | SNTP |
| Giao diện | Gigabit SFP slot: 100/1000Base-X SFP
10Gigabit SFP slot: 10GbE SFP+ Combo port: 10/100/1000Base-T(X) or 100/1000Base-X SFP Cổng Console: Cổng quản lý dòng lệnh CLI (RS-232), RJ45. Cổng báo động: khối đấu dây 2 chân, khoảng cách 5,08 mm, hỗ trợ 2 đầu ra báo động rơ-le, khả năng chịu dòng 5A @ 30VDC hoặc 10A @ 125VAC |
| Đèn báo | Đèn báo hoạt động, Đèn báo cổng, Đèn báo nguồn, Đèn báo cảnh báo |
| Thông số Switch | Chế độ truyền: Lưu và chuyển tiếp
Bảng địa chỉ MAC: 16K. Buffer: 16Mbit Backplane bandwidth: 168G Độ trễ chuyển mạch: <10 μs |
| Nguồn cấp | ICS5530-16GS8GC6XS-2P220
l 100~240VAC/DC l Support 2 AC redundant power supply inputs l Support 5A overcurrent protection l Single-phase socket with rocker switch ICS5530-16GS8GC6XS-2P(18-72VDC) l 18~72VDC l Support 2 DC redundant power supply inputs l Adopt 5-pin 5.08mm pitch terminal blocks (power supply occupies 3 pins) |
| Công suất tiêu thụ | ICS5530-16GS8GC6XS-2P220
l No-load:21.1W@220VAC l Full-load: 37.8W@220VAC |
| Working Environment: | Nhiệt độ hoạt động: -40 ~ 75℃
Nhiệt độ lưu trữ: -40 ~ 85℃ Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ) |
| Thông số vật lý | Vỏ thiết bị: kim loại, cấp bảo vệ IP40
Lắp đặt: gắn rack 19 inch, chuẩn 1U Weight: 5.248kg Dimension (W x H x D): 441.6mm×44.45mm×290mm |
| Tiêu chuẩn công nghiệp | Tiêu chuẩn chống tĩnh điện IEC 61000-4-2, Cấp độ 3
l Air discharge:± 8kV l Contact discharge: ±6kV IEC 61000-4-4 (EFT – xung nhiễu điện nhanh): Cấp độ 3. l Power supply: ±2kV l Signal: ±1kV Tiêu chuẩn IEC 61000-4-5 – Surge, Level 3 l Power supply: differential mode±1kV, common mode±2kV l Signal: differential mode±1kV, common mode±2kV Độ sốc: IEC 60068-2-27 Khả năng chịu rơi tự do: theo tiêu chuẩn IEC 60068-2-32 Dao động: IEC 60068-2-6 |
| Xác thực | CE, FCC, RoHS |
| Bảo hành | 5 năm |
| MTBF | 350000 hours |
| Danh sách model | 10Gigabit
SFP+ |
Gigabit
Combo |
Gigabit
SFP |
Nguồn cấp |
| ICS5530-16GS8GC6XS-2P220 | 6 | 8 | 16 | Hỗ trợ nguồn kép AC/DC, điện áp đầu vào 100~240V |
| ICS5530-16GS8GC6XS-2P(18-72VDC) | 6 | 8 | 16 | Nguồn kép DC, điện áp 18~72V |
