Switch Ethernet công nghiệp Layer 2 quản lý Full Gigabit 28 cổng.
Công nghệ vòng mạng được cấp bằng sáng chế, hỗ trợ vòng đơn, vòng ghép, chuỗi và chức năng Dual-homing.
Hỗ trợ ERPS và chức năng phát hiện vòng lặp (loop detection), giúp loại bỏ vòng lặp hiệu quả và ngăn chặn hiện tượng bão broadcast do vòng lặp dữ liệu gây ra
Nguồn AC/DC kép tùy chọn, điện áp đầu vào: 100–240 VAC/DC, 48 VDC hoặc 24 VDC.
Hỗ trợ dải nhiệt độ hoạt động rộng từ -40°C đến 75°C

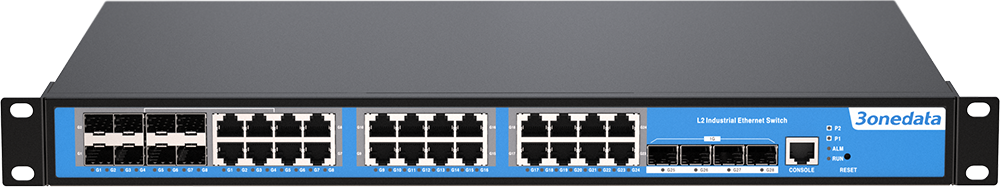

Tổng quan về dòng switch Ethernet công nghiệp Layer 2 Gigabit 28 cổng của 3onedata – Series IES5328.
Dòng IES5328 là switch Ethernet công nghiệp quản lý Gigabit 28 cổng. Dòng sản phẩm này cung cấp khe SFP Gigabit, cổng đồng Gigabit và cổng Gigabit quang/đồng dùng chung (combo). Thiết bị hỗ trợ lắp đặt rack 1U, đáp ứng yêu cầu của nhiều loại mạng công nghiệp khác nhau.
Hệ thống quản lý mạng hỗ trợ đa dạng giao thức mạng và tiêu chuẩn công nghiệp như ARP, ERPS, STP/RSTP/MSTP, VLAN 802.1Q, chức năng QoS, IGMP Snooping (multicast tĩnh), LLDP, gộp cổng (Port Trunking), phản chiếu cổng (Port Mirror), v.v. Hệ thống có các chức năng quản lý hoàn chỉnh, hỗ trợ cấu hình cổng, thống kê cổng, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, phát hiện vòng lặp, v.v. Đồng thời hỗ trợ nhiều phương thức truy cập như CLI, WEB, Telnet, SSH, SNMP và các phương thức khác. Với thiết kế giao diện thân thiện, thao tác đơn giản và tiện lợi, hệ thống quản lý mạng mang lại trải nghiệm người dùng tối ưu.
Sản phẩm hỗ trợ nguồn AC/DC kép tùy chọn. Đầu vào nguồn gồm hai mạch cấp điện độc lập, đảm bảo thiết bị vẫn hoạt động bình thường khi một nguồn gặp sự cố. Khi nguồn điện hoặc cổng mạng xảy ra lỗi kết nối, đèn báo ALARM sẽ sáng và phát tín hiệu cảnh báo; đồng thời thiết bị cảnh báo được kết nối qua rơ-le cũng sẽ gửi cảnh báo, giúp xử lý sự cố nhanh chóng tại hiện trường. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, dải nhiệt độ và điện áp rộng, đồng thời đã vượt qua các thử nghiệm nghiêm ngặt theo tiêu chuẩn công nghiệp, phù hợp với môi trường công nghiệp có yêu cầu EMC khắt khe. Thiết bị có thể được ứng dụng rộng rãi trong các lĩnh vực như lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an ninh, năng lượng mới, sản xuất thông minh và nhiều lĩnh vực công nghiệp khác.
| Tiêu chuẩn & Quy trình | IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3z for 1000Base-X IEEE 802.3x cho điều khiển luồng (Flow Control) IEEE 802.1D cho giao thức Spanning Tree (STP). IEEE 802.1w cho giao thức Rapid Spanning Tree (RSTP) IEEE 802.1s cho giao thức Multiple Spanning Tree (MSTP). IEEE 802.1Q for VLAN IEEE802.1p for CoS IEEE 802.1AB for LLDP |
| Quản lý | Hỗ trợ quản lý thiết bị tập trung thông qua SNMP v1/v2c/v3; sao chép cổng (Port Mirroring), QoS, LLDP, DHCP Server, quản lý tệp (File Management), quản lý nhật ký (Log Management), thống kê cổng (Port Statistics), ARP. |
| Bảo mật | Phân cấp quyền người dùng, ACL, cảnh báo cổng, cảnh báo nguồn, chống bão lưu lượng, cấu hình Telnet, cấu hình SSH, bảo vệ link flapping, DHCP Snooping, phát hiện vòng lặp. |
| Chức năng chuyển đổi | 802.1Q VLAN, Kết hợp cổng, Quản lý băng thông, Kiểm soát lưu lượng, Cách ly cổng |
| Truyền đơn hướng / Truyền đa hướng | Multicast tĩnh, Multicast Passthrough, GMRP, IGMP Snooping. |
| Công nghệ dự phòng | Ring, STP/RSTP/MSTP, ERPS |
| Khắc phục sự cố | Ping, Traceroute, loopback cổng, chẩn đoán số SFP. |
| Quản lý thời gian | NTP |
| Giao diện | Cổng đồng Gigabit: RJ45 10/100/1000Base-T(X) tự động thích ứng, hỗ trợ điều khiển luồng tự động, chế độ song công toàn phần/bán song công, tự động nhận dạng MDI/MDI-X
Khe SFP Gigabit: 100/1000Base-X, tự động thích ứng, khe cắm SFP Combo port: 10/100/1000Base-T(X) RJ45 or 100/1000Base-X SFP slot Cổng Console: Cổng quản lý dòng lệnh CLI (RS-232), RJ45 Cổng cảnh báo: 2 terminal block 5 chân, bước 5,08 mm (rơ-le chiếm 2 chân), hỗ trợ 2 ngõ ra cảnh báo rơ-le, với khả năng chịu tải 5A@30VDC hoặc 10A@125VAC. |
| Đèn báo | Đèn báo hoạt động, Đèn báo cổng, Đèn báo nguồn, Đèn báo cảnh báo |
| Thông số Switch | Chế độ truyền: Lưu và chuyển tiếp
Bảng địa chỉ MAC: 16K. Dung lượng bộ đệm gói tin: 12 Mbit. Băng thông backplane: 56G Thời gian khôi phục: < 20 ms. |
| Nguồn cấp | IES5328-16GT4GS8GC-2P220
Điện áp đầu vào: 220 VAC (100–240 VAC/DC). Nguồn dự phòng: hỗ trợ nguồn kép dự phòng. Chức năng bảo vệ quá dòng: 5 A. Đầu nối nguồn: ổ cắm một pha kèm công tắc rocker. IES5328-16GT4GS8GC-2P48 Điện áp đầu vào: 48 VDC (36–72 VDC). Nguồn dự phòng: hỗ trợ nguồn kép dự phòng. Chức năng bảo vệ quá dòng: 3 A. Tính năng bảo vệ kết nối, ngăn ngừa trường hợp đấu ngược cực nguồn Đầu nối nguồn: terminal block 5 chân, bước 5,08 mm (nguồn chiếm 2 chân).
IES5328-16GT4GS8GC-2P24 Điện áp đầu vào: 24VDC (18~72VDC) Nguồn dự phòng: hỗ trợ nguồn kép dự phòng. Chức năng bảo vệ quá dòng: 3 A. Tính năng bảo vệ kết nối, ngăn ngừa trường hợp đấu ngược cực nguồn Đầu nối nguồn: terminal block 5 chân, bước 5,08 mm (nguồn chiếm 2 chân). |
| Công suất tiêu thụ | No-load: 10.5W@220VAC
Toàn tải 25.3W@220VAC |
| Môi trường làm việc | Nhiệt độ hoạt động: -40 ~ 75℃
Nhiệt độ lưu trữ: -40 ~ 85℃ Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ) |
| Thông số vật lý | Vỏ thiết bị: kim loại, cấp bảo vệ IP30
Lắp đặt: gắn rack 19 inch, chuẩn 1U Trọng lượng: 3.940 g. Kích thước (R × C × S): 440.4mm×44mm×304.8mm |
| Tiêu chuẩn công nghiệp | Tiêu chuẩn chống tĩnh điện IEC 61000-4-2, Cấp độ 3
Phóng tĩnh điện qua không khí: ±8 kV Phóng điện tiếp xúc: ±6 kV
IEC 61000-4-4 (EFT – xung nhiễu điện nhanh): Cấp độ 3. Nguồn cấp: ±2 kV Dòng điện: ±1kV
Tiêu chuẩn IEC 61000-4-5 – Surge, Level 3 Nguồn cấp: chế độ vi sai ±1 kV, chế độ chung ±2 kV. Dòng điện: chế độ vi sai ±1 kV, chế độ chung ±2 kV
Độ sốc: IEC 60068-2-27 Khả năng chịu rơi tự do: theo tiêu chuẩn IEC 60068-2-32 Dao động: IEC 60068-2-6 |
| Xác thực | CE, FCC, RoHS |
| Bảo hành | 5 năm |
| Danh sách model | Cổng đồng Gigabit | Cổng SFP Gigabit | Gigabit COMBO | Nguồn cấp |
| IES5328-16GT4GS8GC-2P220 | 16 | 4 | 8 | 220VAC/DC
(100~240VAC/DC) Nguồn dự phòng |
| IES5328-16GT4GS8GC-2P48 | 16 | 4 | 8 | 48VDC(36~72VDC)
Nguồn dự phòng |
| IES5328-16GT4GS8GC-2P24 | 16 | 4 | 8 | 24VDC(18~72VDC)
Nguồn dự phòng |
